Berstlining Kurzrohr Typ V
CONDOR Kurzrohr Typ Vmit zugfester, bündiger Schraubverbindung
FÜR BERSTLINING, KALIBERBERSTEN, TIP-VERFAHREN UND LINING
TECHNISCHE DATEN
Rohrwerkstoff:
PP-Rohr gemäß DIN 8077/78 und DIN EN 13689:
- DA 160−400 mm, Farbe: Grau

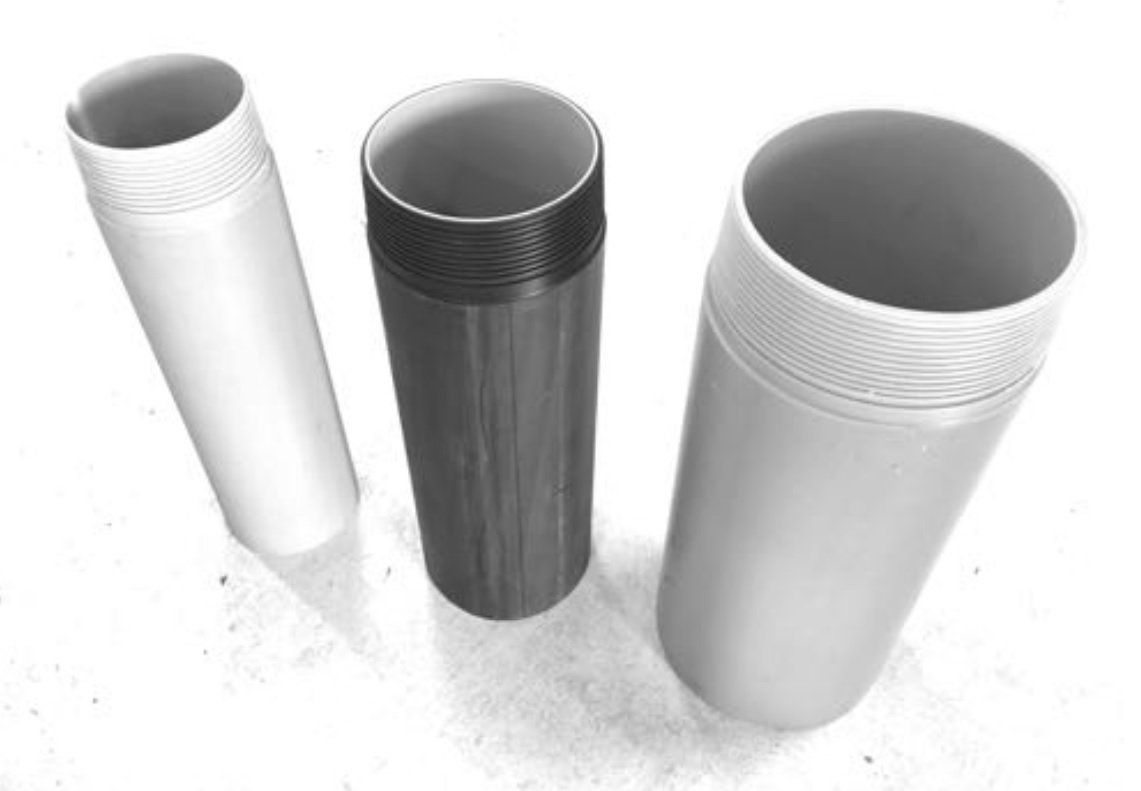

Kurzrohrlängen/Baulänge (L1):
- 0,50 m und 1,0 m
- andere Längen auf Anfrage
Rohrverbindung:

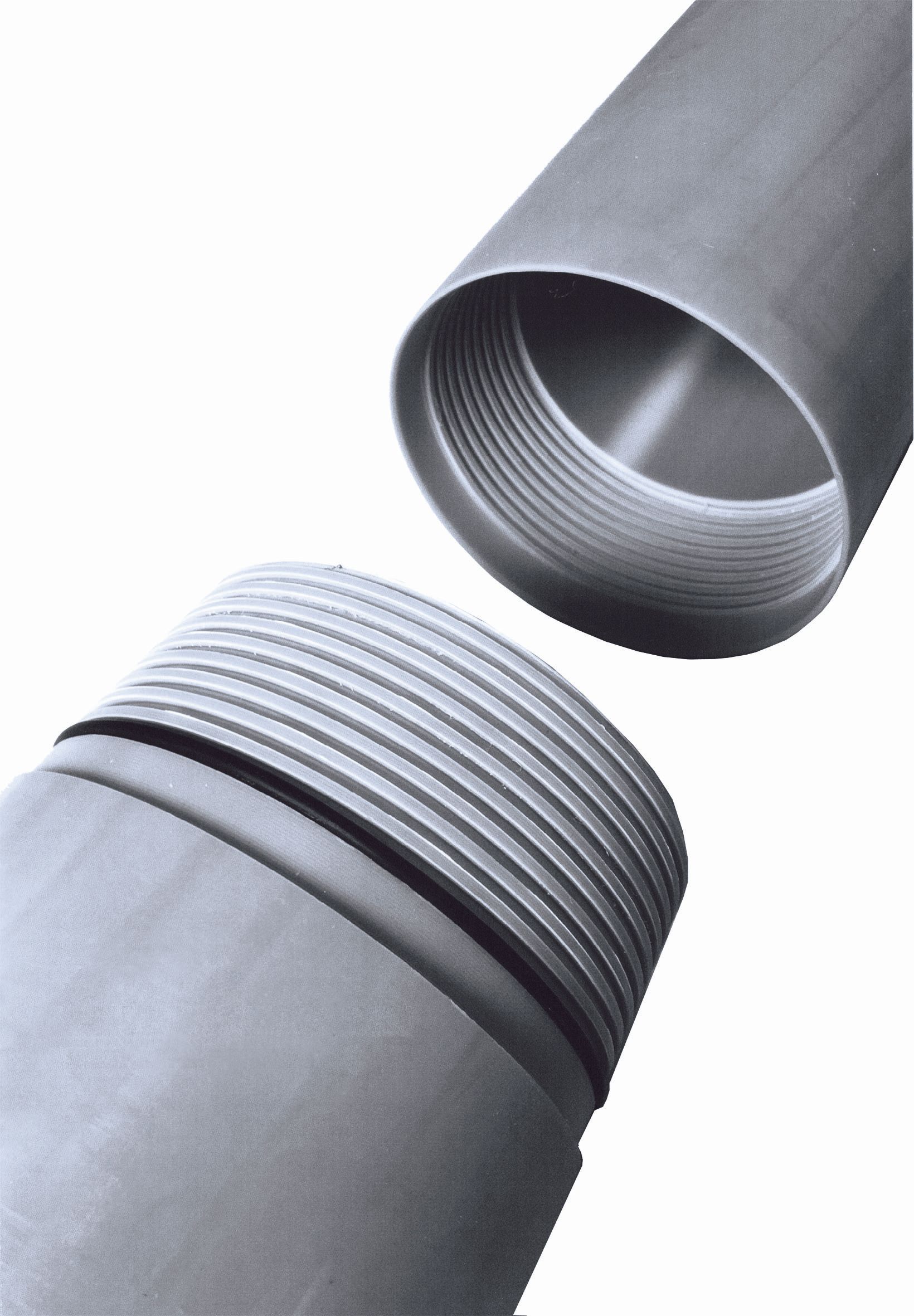

- innen und außen bündige Schraubverbindung mit O-Ringdichtung
Dichtungssystem:

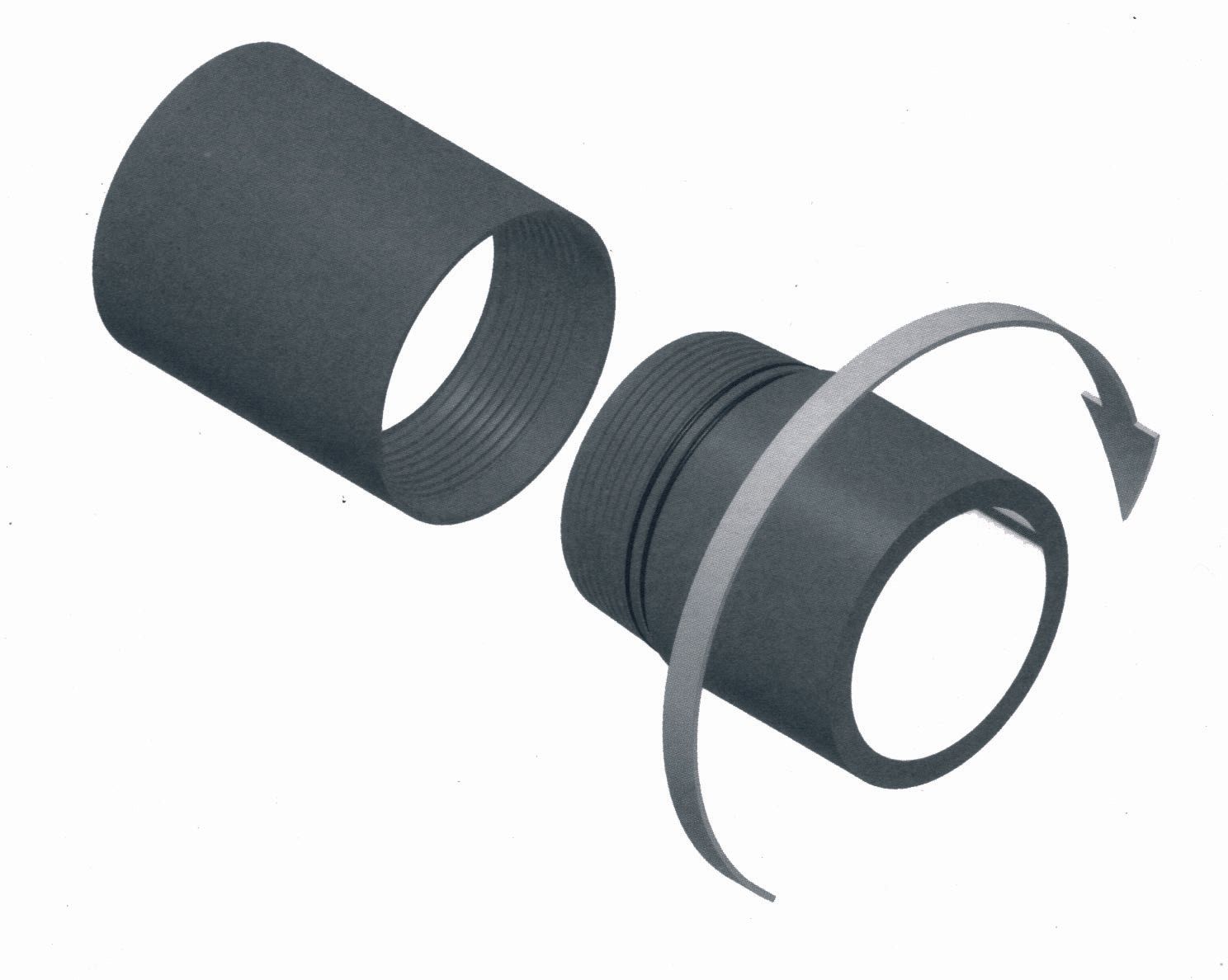

Das Schraubgewinde verschließt sich beim Verdrehen und wird durch eine im Spitzende integrierte O-Ringdichtung (NBR oder EPDM) zusätzlich abgedichtet.
Beim Verschrauben des Schraubgewindes ist Gleitmittel zu verwenden.
Montagesystem:

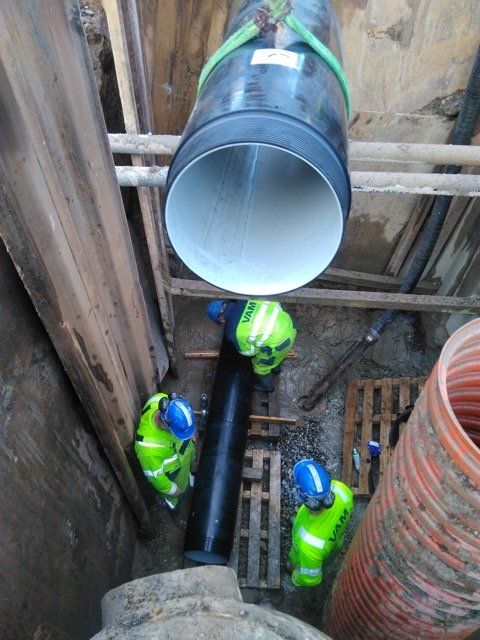

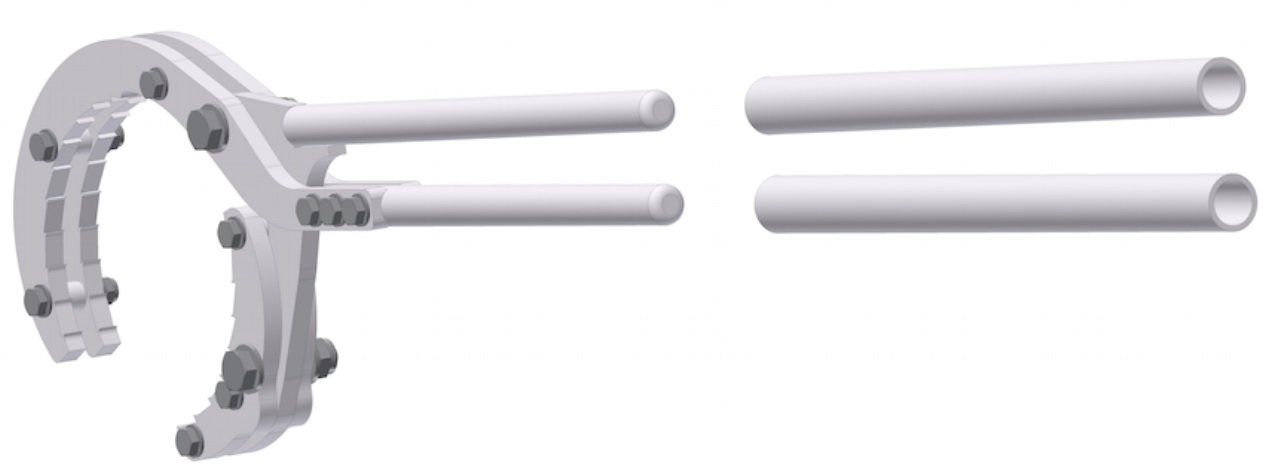

Beim Lining, TIP- und Berstlining-Verfahren werden die verschraubbaren Kurzrohre Typ V mit einem Greiferwerkzeug im Schacht oder in der Baugrube verschraubt.

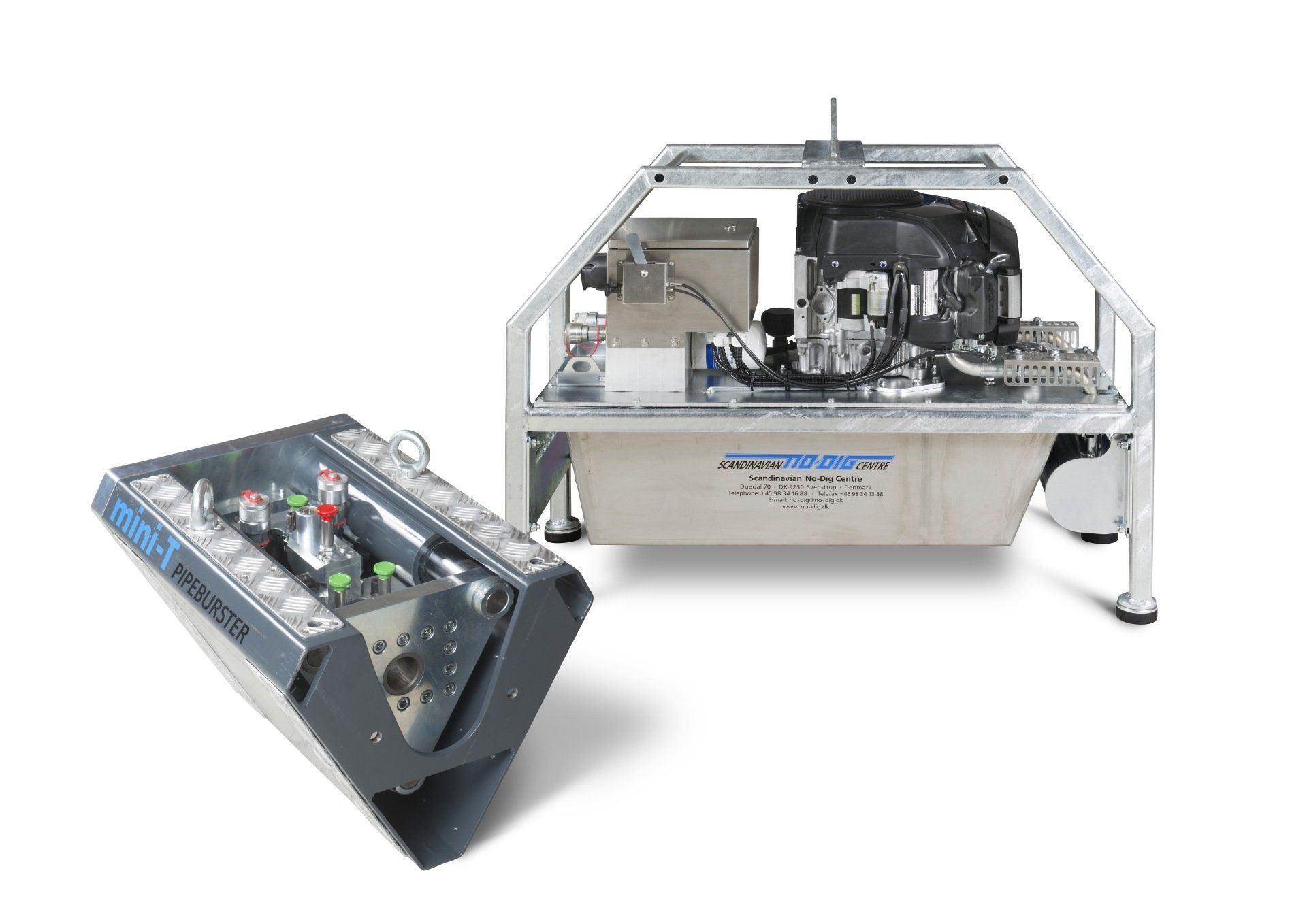

Die Kurzrohre sind fest anzuziehen, sodass kein Spalt mehr zwischen der Schraubverbindung sichtbar ist. Der Kurzrohrstrang wird Kurzrohr für Kurzrohr mit der statischen Zugeinheit mit Gestängeverspanntechnik im Rückwärtsgang durch die alte Haltung gezogen. Die statische Zugeinheit zieht während des Sanierungsvorgangs gegen ein gerolltes Stahlstützplattensystem. Das Trägerplattensystem gleicht den Druck auf den Betonring aus und verhindert Beschädigungen.
Für die Maschinentechnik und die Greiferwerkzeuge kontaktieren Sie die Firma
Zulassung:
DOWNLOADS
LV-Text Kurzrohre Typ V
LV-Text Kurzrohre für die Renovation von Abwassersystemen im Berstlining-Verfahren
,
