Ei-Profil-Module Typ Ei/V

Ei-Profil-Modul Typ Ei/V

FÜR STUMPFVERSCHWEISSUNG

Kanalsanierung von Ei-Profil-Kanälen im Lining-Verfahren

Nicht nur die hervorragenden Materialeigenschaften von PE 100 zeichnen den Werkstoff für Sanierungskonzepte aus, sondern auch die Möglichkeit der flexiblen Formgebung und Anpassungsfähigkeit. Es besteht daher die Möglichkeit, neben den herkömmlichen Kreisprofilen auch Ei-Profil-Formen, Maul- und Kasten- sowie überhöhte und gestreckte Kreisquerschnitte industriell herzustellen.

Die Ei-Profil-Module werden einzeln gefertigt und auf Materialeigenschaften (E-Modul), Geometrie, Maßhaltigkeit, Formstabilität und Gebrauchsfähigkeit nach einem festgelegten Plan geprüft und überwacht, um dem geforderten Qualitätsstandard zu entsprechen.

Den vorgegebenen Einbaubedingungen gemäß wird die Bemessung der Wandstärke nach Erstellung einer prüffähigen Statik ermittelt. Grundlage für den statischen Nachweis bei Sanierungsmaßnahmen für drucklose Abwasserkanäle und -leitungen im Lining-Verfahren ist das ATV-DVWK-Regelwerk „Merkblatt ATV-M 127, Teil 2“.

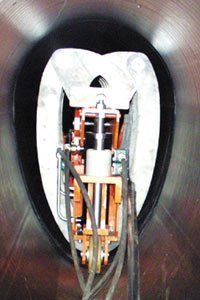

Die PE-Ei-Profil-Module werden glattendig geliefert und sind für Stumpfverschweißung her-gerichtet. Für das Verschweißen der Module Typ Ei/V steht eine kompakte, im Rohr arbeitende Stumpfschweißmaschine zur Anmietung zur Verfügung. Das Schweißaggregat besteht aus einem feststehenden und einem beweglichen Teil, der jeweils mit einer Doppelspann-einrichtung versehen ist. Die Spannelemente sind der Profilgeometrie angepasst und werden im Rohr hydraulisch verspannt. Die Verschweißung der Module erfolgt über einen geteilten Heizspiegel in Anlehnung an die DVS-Richtlinie 2207, Teil 1. Die Schweißmaschine ist einsetzbar für genormte und nicht genormte Ei-Profile im Bereich b/h 500/750 bis 1000/1500 (siehe nachstehende Information) und für Modullängen von 1,0–2,50 m.

Die Ei-Profil-Module können auch mit jeder Grabenstumpfschweißmaschine verschweißt werden. Die Schweißbacken werden entsprechend den Ei-Profil-Dimensionen vom Hersteller mitgeliefert.

TECHNISCHE DATEN

Rohrwerkstoff:

PE-Rohr gemäß DIN 8074/75 und DIN EN 12666-1

Modullänge (L2):

1,0–2,50 m

Rohrverbindung:

glattendig, vorbereitet für Heizelement-Stumpfverschweißung in Anlehnung an die DVS-Richtlinie 2207, Teil 1, mit einer im Rohr arbeitenden Sonderstumpfschweißmaschine für die Sanierung von Ei-Profilen nach DIN 4263 im Lining-Verfahren.

Prüfung:

der Formstabilität (Steifigkeit), in Anlehnung an DIN 19537 T 2, Verf. A (siehe Versuchsbericht, Fachhochschule Münster)
Dichtheitsprüfung in Anlehnung an DIN 1610 mit Wasser 0,5 bar
