Berstlining Kurzrohr Typ S

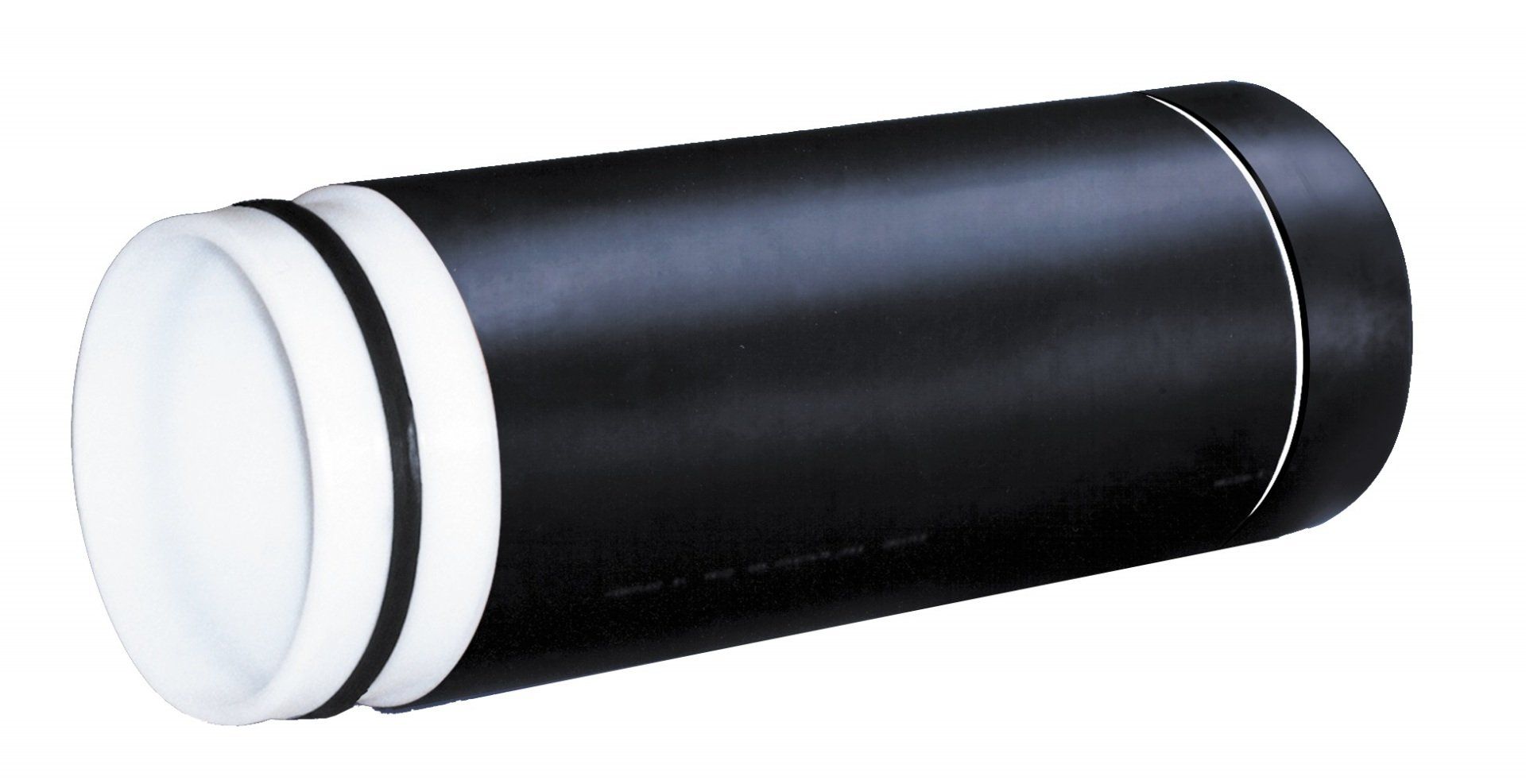

CONDOR Kurzrohr Typ S mit bündiger Steckverbindung
FÜR BERSTLINING, KALIBERBERSTEN UND TIP-VERFAHREN
TECHNISCHE DATEN
Rohrwerkstoff:
PP-Rohr gemäß DIN 8077/78 und DIN EN 13689:
- DA 160−630 mm, Farbe: außen Schwarz, innen hell
PE-Rohr gemäß DIN 8074/75 und DIN EN 12666-1:
- DA 110−1000 mm, Farbe: Schwarz
- DA 160−630 mm, Farbe: außen Schwarz, innen hell
Modullängen (L2):
- 0,50 m; 0,60 m; 0,70 m; 0,80 m; 1,0 m; 1,20 m; 1,50 m; 2,0 m und 3,0 m
- Sonderlängen auf Anfrage
- Baulängen (L1) siehe technische Zeichnung
Rohrverbindung:
- innen und außen bündige, verlängerte, längskraftschlüssige Steckmuffe
- bündige, längskraftschlüssige Einfach- und Multirasterverbindung
- Einstecktiefen: 80 mm oder 100 mm, je nach Rohrdurchmesser
Dichtungssystem:
eine im Spitzende der Muffenverbindung integrierte SBR-Keildichtung; ab Rohrdimension
DA 710 mm zwei Keildichtungen nach DIN 4060 und DIN EN 681-1, güteüberwacht bei der COPRO gemäß BENOR-Genehmigung NBN EN 681-1; beim Zusammenschieben der Steckmuffe ist Gleitmittel zu verwenden, um Trockenrieb und dadurch eine eventuelle Verdrehung der Dichtung zu vermeiden
DA 710 mm zwei Keildichtungen nach DIN 4060 und DIN EN 681-1, güteüberwacht bei der COPRO gemäß BENOR-Genehmigung NBN EN 681-1; beim Zusammenschieben der Steckmuffe ist Gleitmittel zu verwenden, um Trockenrieb und dadurch eine eventuelle Verdrehung der Dichtung zu vermeiden
Montagesystem:

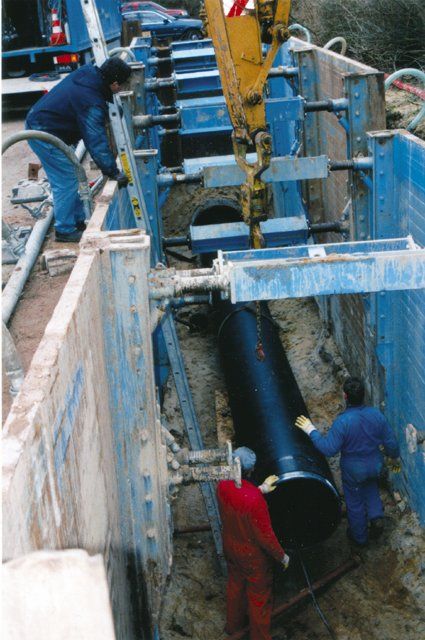

Beim dynamischen und statischen Berstlining-Verfahren werden die Rohrmodule mit einem Kettenzug (Typ Spannfix) bzw. mit einer Gestängeverspanntechnik (Typ Burstfix) zusammengezogen und während des Berstvorgangs gesichert.
Die Kurzrohre können auch auf Wunsch mit einer Außennut am Muffen- und/oder Spitzende geliefert werden.
Prüfzeugnis:
Die Dichtheit und Wurzelfestigkeit sind durch Prüfung nach DIN 19537, Teil 2, bei dem MPA NRW, Zertifikat-Nr. 220004058-1, nachgewiesen; max. zulässiger Prüfdruck 0,5 bar gemäß DIN EN 1610. Die Kurzrohre sind zusätzlich durch Prüfung (Prüfbericht-Nr. 220007715) mit dem erhöhten Wert von 2,0 bar Innendruck bei 3° Abwinkelung zugelassen.
